Я уже не раз признавался в любви к сантехническим трубам :-) И писал про довольно сложный конструктивно, но очень эффективный Buddipole, работающий (с трапами) от 40 до 6 метров. Но вот недавно нашёл конструкцию, которая с меньшими трудностями и ближе к оригиналу (полноразмерный поворотный диполь) собирается из упомянутых сантехнических труб и двух стальных телескопических полотен. Поскольку в нашей родной сантехнике трубы так и остаются дюймовыми, я не буду переводить размеры труб в метрическую систему, потому что в магазине вы их найдёте именно по дюймоывм размерам. А вот с полотнами проблема ;-) Там где я это прочитал (N1KDO, Jeff Otterson, QST052016) в качестве полотен диполя указано

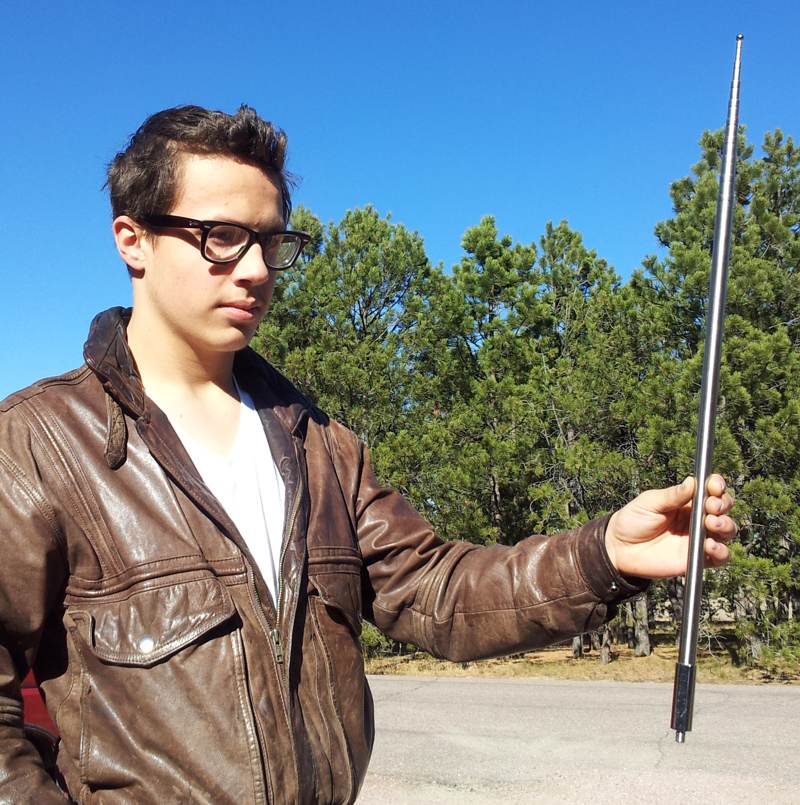

- http://www.mfjenterprises.com/Product.php?productid=MFJ-1979 - 16,9 фута (5,105 метра) стальные телескопические полотна по 60$. Дорого, но, слава богу, можно купить :-) Ну, как это выглядит на природе можно увидеть на фото, описательная часть ниже. Монтируется это всё на доступеном триподе, можно так же от MFJ (посмотреть видео) Но главная фишка - крепёжный узел многократного использования с балуном, выполненный из сантехники.
Сами полотна и готовый узел представлены на фото номер 2. Очевидно, что с точки зрения механики это лучше чем просто два болта, на которые навинчиваются длиннющие телескопические трубки. Ну и балун кудато же размещать надо. Для начала про балун. Здесь он в чистом виде, без трансформации сопротивлений. Так как предполагалось скрыть его внутри трубы, исполнен он на "бинокле".
В конструкции автора он содержит два с половиной витка тонкого кабеля с тефлоновой изоляцией, как видно на фото, но это абсолютно некритично, потому что здесь это просто симметрирующее устройство. Небольшое количество витков обусловлено тем что антенна работает на частотах выше 14 мгц. Такие же результаты будут у вас при использовании двух проводов обычного МГТФ с сечением меди более 1.5 мм. Как "упаковать" балун в трубу видно на следующей фотографии. Здесь следует побескопоиться о хорошем контакте между всеми соединениями, которые не будут ухудшаться со временем, так как доступ к ним потом будет затруднён.
Теперь собственно про конструкцию. На чертеже видно всё, включая размеры сантехнических труб, тройников, перекрёстков и уголков. Следует внимательно отнестись к процессу склеивания. По рекомендации автора сначала склеиваются тройники, после чего они с переходными трубками вклеиваются в уголки с несущими трубами, а уже после этого в перекрёсток. Самая тонкая работа - центральная часть. Её следует монтировать в последнюю очередь, так как нужно будет точно совместить резьбу коннекторов полотен диполЯ с центрами поддерживающих труб. В нижней части рисунок адаптера к мачне. Он может быть необязательно такой же точно, всё будет зависеть от того, какую несущую конструкцию вы будете исполльзовать. Здравый смысл подсказывает, что в этот узел лучше установить что-нибудь из металла, резьбовое, потому что предполагается многократный процесс сборки-разборки.
Когда конструкция готова, её следует настроить. Настройку, точнее отмеривание длин плечей, следует производить уже после того, как решён вопрос с мачтой. Её длина желательна в полволны самого низкочастотного диапазона, то есть в нашем случае это 10 метров, но мой опыт говорит о том, что двадцатошные диполи легко переносят "опускание" до 7 метров. Дял ускорения процесса установки походной антенны в полевых условиях, длина плечей заранее отмеряется и маркируется цветом. В царапины на трубках показывающих длину наносится разноцветная краска. Как минимум двух цветов(чтобы не путать соседние), а можно разные. По принципу "каждый охотник желает знать где сидит фазан" (20-17-15-12-10-6 метров). Я рекомендую такой сложный способ потому что иначе, если нарисовать цифры, они будут стираться при сборке и развёртывании полуплечей.
P.S. Отдельное мнение. При такой длине кабеля и походных условиях считаю балун почти излишеством. Куда большие неприятности чем ассиметрия диаграммы направленности будет приносить не кратная полуволне длина кабеля. Хотя очень бы хотелось работать без автотюнера, скорее всего он будет необходим.
