За долгую радиолюбительскую жизнь бывал не на одном общественном радиомероприятии. И на хамфестах, и просто на шашлыках радиолюбителей. Как правило хорошим фоном к разговору является бубунящий тихонько в SSB или телеграфе приёмник. Если, конечно, вообще шашлык не занял рот, руки и мозги :-) Свободны только уши :-) На одном и увидел вот это. По моей просьбе автор описал конструкцию.
Валентин Побережник, UR5RGG

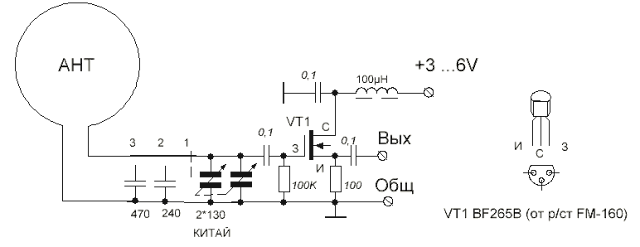

"Антенна применяется с приёмником TECSUN PL-600. Питание берётся с приёмника (в антенном гнезде есть свободный контакт). Обе схемы равнозначны по усилению, вторая позволяет его регулировку. Как гласит теория, на HЧ диапазонах рамки с большим количеством витков или размером эффективнее. Транзисторы использовались из наличного. Практически любой аналог будет работать так же хорошо. Ничего нового в этих схемах нет. Пробовал и симметричные схемы на 2-х транзисторах. Заметного выигрыша не заметил1 , зато появились трудности с узлом вращения рамки антенны (или тогда вращать с корпусом усилителя и кабелем2). Для вращения рамки относительно корпуса применены разъёмы, тройники и делители СР-50. В зависимости от желания исполнителя можно сделать два варианта."
P.S. UY2RA
1. Выигрыш от применения балансного (дифференциального) входа оценить могут жители городских кварталов. И дело не в усилении, вот почему - "No QRM magnetic loop" На природе помех почти нет, поэтому и незаметно :-).
2. Проблемы с узлом передачи от подвижной рамки к неподвижному корпусу действительно есть. Но есть и решение. Причем если есть денежки, то можно от этого еще и выиграть - nLogis RF-PRO-1B Active
Таким образом при желании можно получить не только антенну для походов и шашлыков, а вполне исправно работающую и "на больших трансиверах" вторую или специальную антенну. Упомянутый вариант с выносом вверх и вращением можно использовать инфракрасное управление или прямиком "заавтоматить" настройку выходного каскада через микроконтроллер Ардуино, слава богу стоит он копейки. Надо только иметь выход КСВ метра в трансивере.
А если больше доверяете механике - вот еще одно решение - верёвочное :-) Кстати, у нас в области есть радиолюбители, работающие на предприятиях, которые могли бы что-нибудь из этого выпускать. Беру на себя роль интернет-магазина :-)
